Οδηγίες SolarLink για SMA

Εγκατάσταση

Εγκατάσταση σε 5 βήματα

1

Ελέγξτε το NetID των inverters

Όλοι οι inverters του πάρκου πρέπει να έχουν τον ίδιο NetID, από 2 έως F (διακόπτης Bluetooth του inverter).
Με NetID 1 (εργοστασιακό) διαβάζεται μόνο ένας inverter. Με 0 το Bluetooth είναι κλειστό.
Ο NetID αλλάζει μόνο με τον inverter αποσυνδεδεμένο από DC και AC.

2

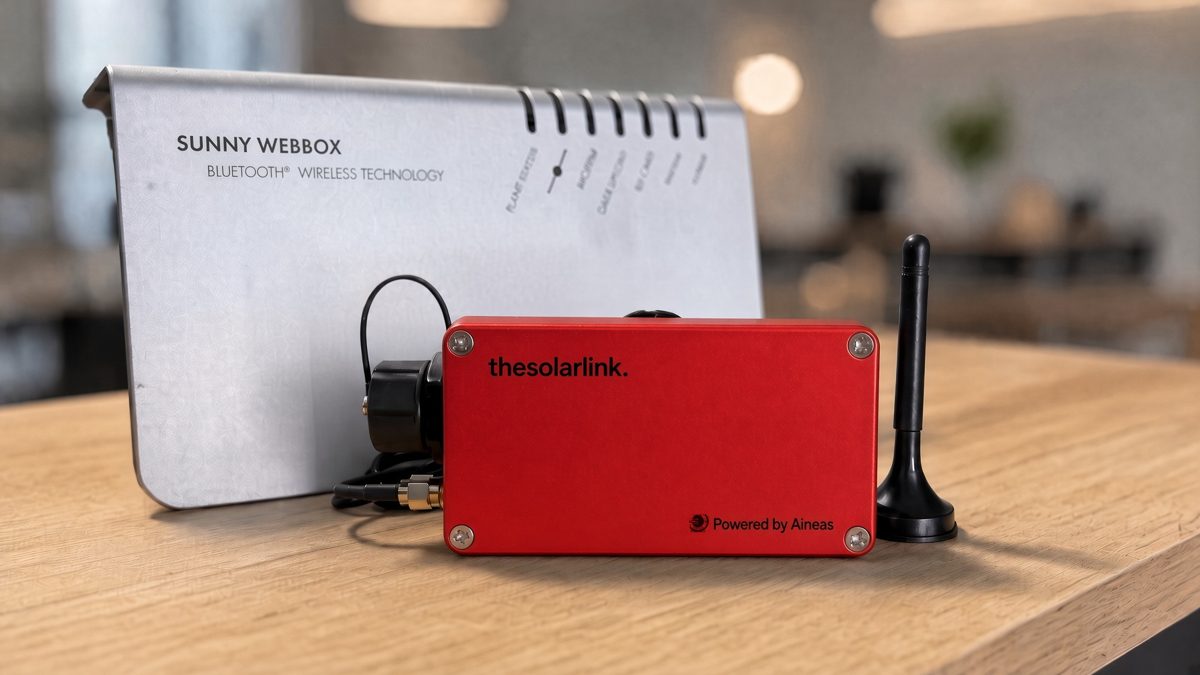

Τοποθετήστε τη συσκευή

Όσο πιο κοντά γίνεται στους inverters, με την κεραία βιδωμένη και ελεύθερη.
Όχι μέσα σε μεταλλικό ερμάριο.

3

Συνδέστε το Ethernet

Συνδέστε ένα καλώδιο Ethernet (δεν περιλαμβάνεται) στη θύρα RJ45 της συσκευής και στον router.

4

Δώστε ρεύμα

Συνδέστε τροφοδοτικό 12 V DC (δεν περιλαμβάνεται) — τελευταίο, αφού έχει συνδεθεί το Ethernet.

5

Καταχωρήστε τη συσκευή και δώστε τον κωδικό των inverters

Στο thesolarportal: πρώτα η καταχώρηση, μετά ο κωδικός Εγκαταστάτη των inverters.

Πώς γίνεται η καταχώρηση ↓Κωδικός inverters ↓

Καταχώρηση

Καταχώρηση στο thesolarportal

1

Μπείτε στο portal

Ανοίξτε το thesolarportal.com και συνδεθείτε με τον λογαριασμό σας.

2

Ανοίξτε το πάρκο σας

Από το μενού «Πάρκα» διαλέξτε το πάρκο. Αν δεν υπάρχει, πατήστε «Νέο Πάρκο».

3

Προσθέστε το SolarLink

Πατήστε «Προσθήκη inverter / SolarLink» και διαλέξτε «Προσθήκη SolarLink».
Γράψτε τον σειριακό αριθμό της ετικέτας, π.χ. SL-B-0012, και πατήστε «Σύνδεση».

4

Γράψτε τον κωδικό καταχώρησης

Γράψτε τον κωδικό της ετικέτας (Registration code) και πατήστε ξανά «Σύνδεση».

5

Έτοιμο

Οι inverters εμφανίζονται μόνοι τους με την πρώτη μέτρηση.

Σειριακός αριθμός Κωδικός καταχώρησης (Registration code)

Αν γράψει «ήδη καταχωρημένη σε άλλο πάρκο», αφαιρέστε πρώτα τη συσκευή από το άλλο πάρκο.

Κωδικός inverters

Ο κωδικός Εγκαταστάτη των inverters

1

Βρείτε τον κωδικό Εγκαταστάτη (Installer)

Χρειάζεται ο κωδικός Εγκαταστάτη (Installer) των inverters — όχι ο κωδικός Χρήστη (User).
Αν δεν έχει αλλάξει ποτέ, είναι 1111.
Αν το πάρκο είναι γραμμένο στο Sunny Portal, είναι ο κωδικός εγκατάστασης που ορίστηκε εκεί.

2

Γράψτε τον στο portal

Στη σελίδα του πάρκου, πατήστε «Κωδικοί» δίπλα στη συσκευή SolarLink (SMA-GW-…).
Αφήστε το NetID στο «Οποιοδήποτε (προτείνεται)».
Γράψτε τον κωδικό Εγκαταστάτη στο πρώτο πεδίο και πατήστε «Αποθήκευση».

3

Περιμένετε 10–15 λεπτά

Μέρα, με τους inverters σε λειτουργία. Οι inverters εμφανίζονται στο πάρκο με την πρώτη μέτρηση.

Αν κάτι δεν φαίνεται

Αν εμφανιστεί «Inverters θέλουν κωδικό»

Στη σελίδα του πάρκου, δίπλα στη συσκευή SolarLink, εμφανίζεται κίτρινο τρίγωνο και «Inverters θέλουν κωδικό». Πατήστε το: ανοίγει η λίστα με τους inverters που δεν διαβάζονται.
«Λάθος κωδικός» σε όλους: ο κοινός κωδικός είναι λάθος. Διορθώστε τον στο πρώτο πεδίο.
«Λάθος κωδικός» σε έναν ή δύο: αυτοί έχουν άλλον κωδικό. Γράψτε τον κωδικό τους ή το PUK τους στη γραμμή τους και πατήστε «Αποστολή».
«Δεν απάντησε ακόμα»: περιμένετε περίπου 10 λεπτά, μέρα.
Inverter που δεν εμφανίζεται πουθενά: ελέγξτε τον NetID του, την απόσταση από τη συσκευή και ότι η συσκευή δεν είναι σε μεταλλικό ερμάριο. Έως 24 inverters ανά συσκευή.
Αν αλλάξετε αργότερα τον κωδικό Εγκαταστάτη των inverters, αλλάξτε τον και στο portal.

PUK

PUK από την SMA

1

Μπείτε στο SMA Online Service Center

Ανοίξτε το my.sma-service.com.
Συνδεθείτε με τον λογαριασμό σας στην SMA, ή κάντε εγγραφή.

2

Ζητήστε PUK

Μενού Self Help → PUK – Personal Unblocking Key.
Επίπεδο: Installer (Εγκαταστάτης).
Σειριακός αριθμός: του inverter, όπως φαίνεται στη γραμμή του στο portal.
Το PUK εμφανίζεται αμέσως.

3

Δώστε το PUK στη συσκευή

Στη σελίδα του πάρκου, πατήστε «Inverters θέλουν κωδικό».
Γράψτε το PUK στη γραμμή του inverter και πατήστε «Αποστολή».
Το PUK μένει αποθηκευμένο για αυτόν τον inverter.

Αφαίρεση

Αφαίρεση ή μεταφορά της συσκευής

1

Ανοίξτε το πάρκο

Στο portal, ανοίξτε το πάρκο όπου είναι καταχωρημένη η συσκευή.

2

Πατήστε «Αφαίρεση»

Στο πλαίσιο της συσκευής SolarLink, στην κορυφή της σελίδας του πάρκου, πατήστε «Αφαίρεση».

3

Διαλέξτε τους inverters

Τσεκάρετε ποιοι inverters φεύγουν από το πάρκο μαζί με τη συσκευή («Όλα» ή «Κανένα»).
Επιβεβαιώστε με «Αφαίρεση».

4

Αποσυνδέστε τη συσκευή

Κόψτε πρώτα το ρεύμα της συσκευής και μετά βγάλτε το Ethernet.

SolarLink TCP

Ετικέτα SL-T: SolarLink TCP

1

Ενεργοποιήστε το Modbus TCP στους inverters

ennexOS: συνδεθείτε ως Installer, διαλέξτε τον inverter και πηγαίνετε Configuration → External communication → Modbus server. Ενεργοποιήστε το Modbus TCP στη θύρα 502.
Webconnect: ενεργοποιήστε τον Modbus TCP server από το Sunny Explorer ή τη σελίδα του inverter.
Δώστε στους inverters σταθερή διεύθυνση IP, ή κράτηση διεύθυνσης (DHCP) στον router.

2

Συνδέστε τη συσκευή στο ίδιο δίκτυο

Καλώδιο Ethernet στον ίδιο router ή switch με τους inverters.
Δώστε ρεύμα και καταχωρήστε τη συσκευή όπως παραπάνω.
Αν κάποιος inverter δεν εμφανιστεί, προσθέστε τον με τη διεύθυνση IP του από την τοπική σελίδα της συσκευής.
